บทความนี้ จะมาเจาะลึกกันถึงประเภทเกลียวฝั่ง Inlet Nipple และ R.Discharged Outlet ที่ใช้ต่อกับระบบท่อว่า มาตรฐาน NPT กับ BSPT มันต่างกันอย่างไร และหน้างานแบบไหนควรใช้อะไร

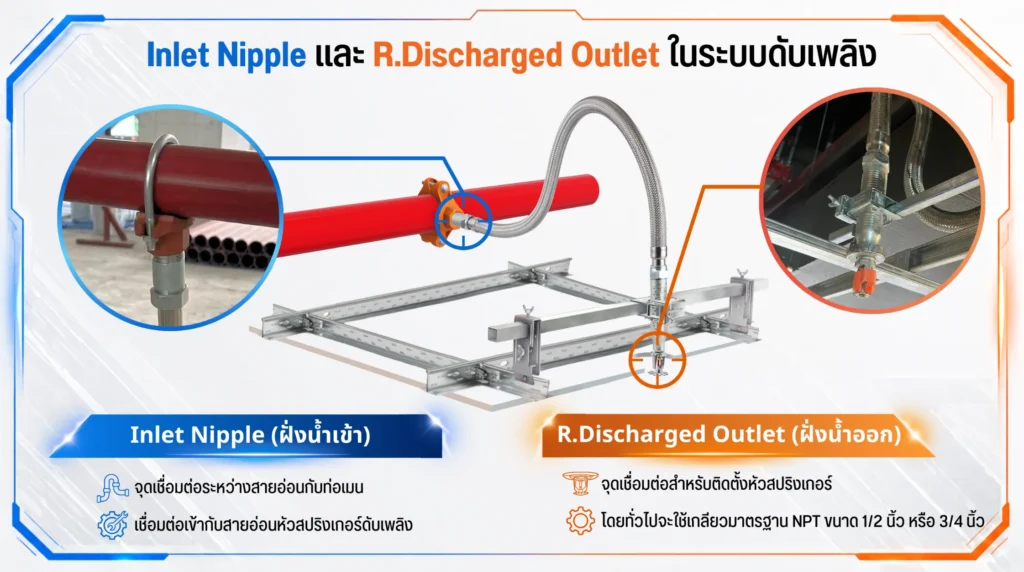

Inlet Nipple (ฝั่งน้ำเข้า): ฝั่งที่ขันเข้ากับท่อจ่ายน้ำ ที่เป็นข้อต่อประเภทเกลียวใน มาตรฐานของผลิตภัณฑ์ที่ผ่านมาตรฐานของ UL/ FM ทั้งชุด ซึ่งโดยปกติ ตามมาตรฐานระบบดับเพลิงต้องเป็นเกลียว NPT ทั้งฝั่งตัวผู้ และฝั่งตัวเมีย
แต่ในประเทศไทย ข้อต่อเกลียวที่ใช้กับท่อของระบบจ่ายน้ำ มีทั้งเกลียว NP และ เกลียว BS จึง จำเป็นต้องเลือก Inlet Nipple ที่เป็นเกลียวประเภทเดียวกัน

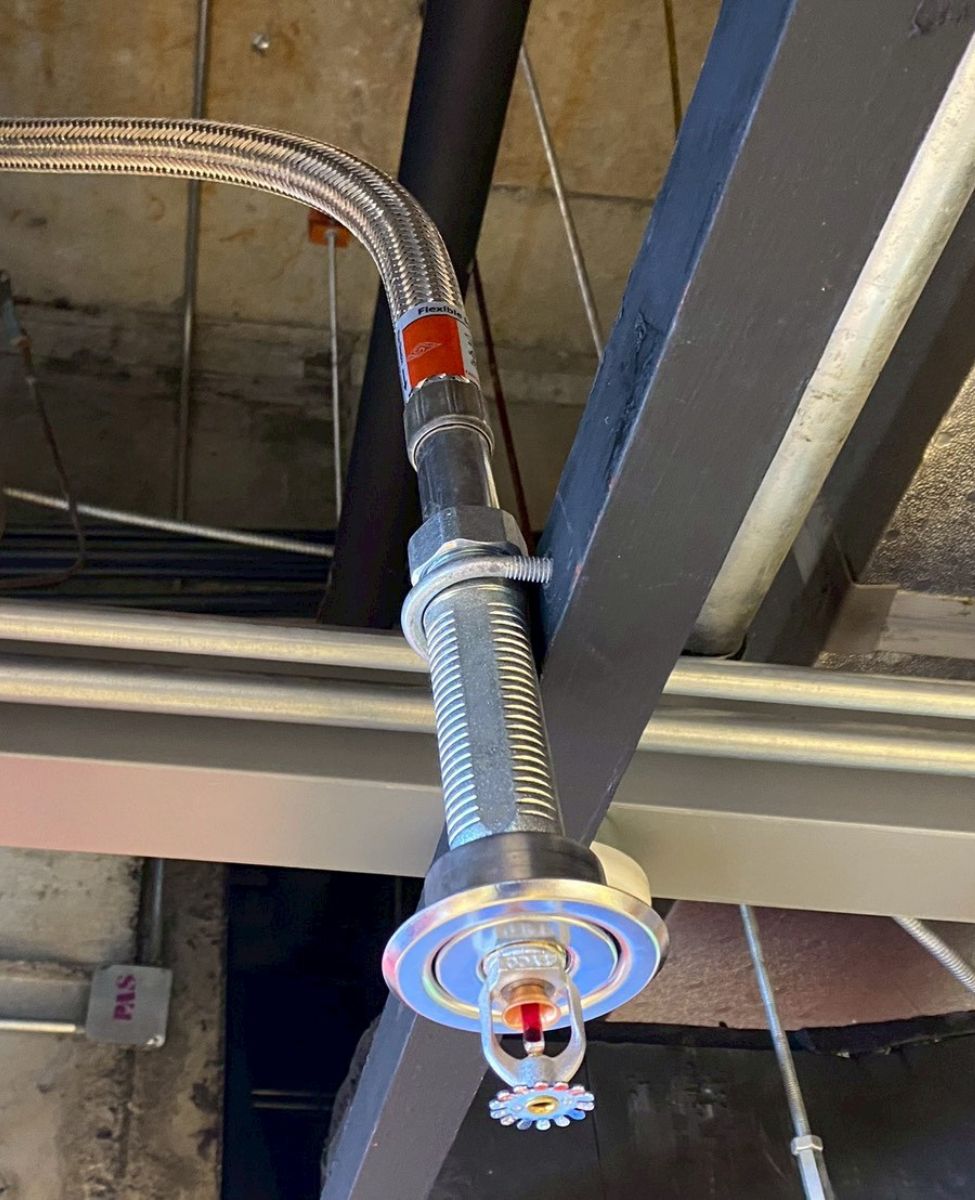

R.Discharged Outlet (ฝั่งน้ำออกของสายอ่อน): ฝั่งจ่ายน้ำ ที่เราต้องเอา หัวสปริงเกอร์ดับเพลิง (Sprinkler Head) มาขันใส่ ซึ่งเกลียวของหัวสปริงเกอร์ดับเพลิงตามมาตรฐาน ASTM จะเป็นเกลียว NPT และโดยทั่วจะใช้ขนาด 1/2 นิ้ว (4 หุน) หรือ 3/4 นิ้ว (6 หุน) หรือ ขนาด 1 นิ้ว (Optional)
ระบบดับเพลิง ตามมาตรฐาน ASTM & BS จะมีความแตกต่างกัน ทำให้เกลียวทั้ง 2 มาตรฐานนี้ “ใช้ร่วมกันไม่ได้”

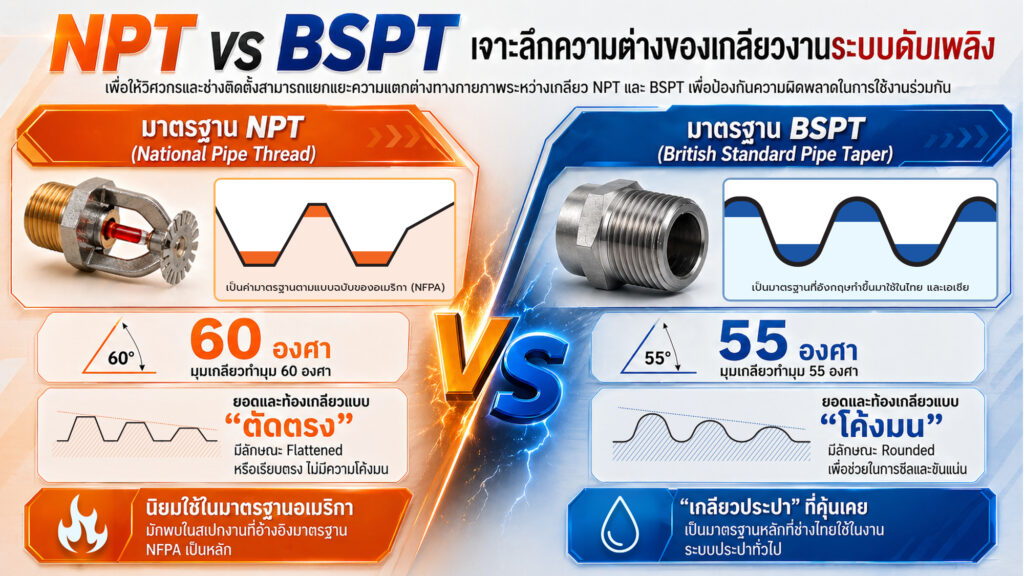

1. NPT (National Pipe Thread): มาตรฐานฝั่งอเมริกา จุดสังเกตคือ มุมของยอดเกลียวจะทำมุม 60° ลักษณะของยอดเกลียวและท้องเกลียวจะถูก “ตัดตรง” (Flattened) มักพบมากในสเปกงานที่อ้างอิงมาตรฐาน ASTM และ NFPA ของอเมริกา โดยส่วนใหญ่จะอยู่ในระบบดับเพลิงของประเทศไทย
2. BSPT (British Standard Pipe Taper): มาตรฐานของประเทศอังกฤษ บางทีช่างจะเรียกว่า เกลียวประปา มุมของเกลียวจะอยู่ที่ 55° ยอดเกลียวกับท้องเกลียวจะมีลักษณะ “โค้งมน” (Rounded)
| คุณสมบัติ | NPT (ASTM Standard) | BSPT (BS Standard) |
|---|---|---|
| มุมเกลียว (Thread Angle) | 60° | 55° |
| ลักษณะยอด/ท้องเกลียว | ตัดตรง (Flattened) | โค้งมน (Rounded) |
| การเข้ากันได้ (Compatibility) | เกลียวตัวผู้ และเกลียวตัวเมียต้องเป็นเกลียว NPT เหมือนกันเท่านั้น | เกลียวตัวผู้และเกลียวตัวเมีย ต้องเป็นเกลียว BSPT เหมือนกันเท่านั้น |
| ความนิยมในไทย | งานโปรเจกต์ที่อ้างอิงสเปก ASTM/ NFPA เช่น ระบบดับเพลิง, สินค้ามาตรฐาน UL/FM | งานระบบท่อทั่วไปที่อ้างอิงสเปค BSPT เช่น ระบบประปาในประเทศไทย |
การเลือกใช้มักจะขึ้นอยู่กับ ผู้กำหนดสเปกของผลิตภัณฑ์ที่จะใช้ในโครงการนั้นๆ ตามคุณสมบัติสำคัญของสายอ่อน หัวสปริงเกอร์ดับเพลิง ซึ่งต้องดูองค์ประกอบร่วม เช่น ระยะห่างของจุดจ่ายน้ำของท่อสาขา vs ตำแหน่ง
นี่คือจุดที่ MECH-FLEX แตกต่างจากแบรนด์อื่นๆ ในตลาดอย่างชัดเจน เพราะ เรามีสินค้าให้เลือกครบทั้งเกลียว NPT และ BSPT ไม่ว่าหน้างานของคุณจะออกแบบมาแบบไหน หรือคุณจะสั่งหัวสปริงเกอร์สเปกไหนมา คุณสามารถสั่งสายอ่อนหัวสปริงเกอร์ดับเพลิง MECH-FLEX ที่มีฝั่ง Inlet และ Outlet ให้ตรงกับความต้องการได้ จับคู่ไขเข้าด้วยกันได้สนิท ไม่ต้องฝืนขัน ไม่เสี่ยงเกิดจุดรั่ว และช่วยเซฟเวลาให้ผู้รับเหมาส่งมอบงานได้ไวขึ้น
อ่านบทความที่เกี่ยวข้องเพิ่มเติม: เจาะลึก! วิธีเลือกสายอ่อนหัวสปริงเกอร์ให้ผ่านเกณฑ์มาตรฐาน และเหมาะกับโครงสร้างฝ้าแต่ละประเภท
