ติดตั้งง่าย ด้วยระบบเกลียว

ไม่ต้องเชื่อม ไร้ประกายไฟ ไม่ใช้ไฟฟ้า

ด้วยคุณลักษณะเฉพาะของ Flexible Sprinkler Hose ที่ตัวท่อขึ้นรูปเป็นลักษณะ “รอนลูกฟูก” มีทั้งแบบ Annular และ แบบ Helical มาพร้อมสายถัก Stainless หุ้มภายนอกอีกชั้น (Braided) และ Discharged Outlet, ข้อต่อเกลียวชนิดต่างๆ ที่สามารถติดตั้งกับหัวสปริงเกอร์ดับเพลิงทั่วไป ตามมาตรฐาน ASTM ได้ เช่น Staight Discharged Outler/Elbow Discharged Outlet
Product

ขั้นตอนการติดตั้ง ข้อต่อสายอ่อนระบบดับเพลิง (Flexible Sprinkler Hose)

ข้อต่อสายอ่อนระบบดับเพลิงของ MECH-FLEX หรือที่เรียกว่า Flexible Sprinkler Hose ถูกออกแบบมาสำหรับใช้งานเข้ากับระบบท่อดับเพลิงและหัวสปริงเกอร์ตามมาตรฐาน NFPA13/13D/13R และมาตรฐาน EN 12845 โดยชิ้นงานผลิตภัณฑ์ผ่านการทดสอบคุณภาพและมาตรฐานการผลิตตามมาตรฐาน UL2443 และ FM 1637

– สามารถติดตั้งได้โดยตรงกับท่อน้ำของระบบดับเพลิงด้วยระบบเกลียว โดยไม่จำเป็นต้องใช้เครื่องมือพิเศษในการติดตั้ง
– สามารถติดตั้งได้อย่างรวดเร็วในทุกลักษณะการใช้งานของระบบดับเพลิง

  • ระบบดับเพลิงในอาคารที่ติดตั้งฝ้าลอย เช่น อาคารสำนักงาน, ห้างสรรพสินค้า, โรงเรียน, โรงแรม หรือร้านอาหาร
  • ระบบดับเพลิงในห้องคลีนรูมในโรงงานอุตสาหกรรม เช่น โรงงานอุตสาหกรรมชิ้นส่วนอิเล็กทรอนิกส์, โรงงานอุตสาหกรรมผลิตสารเคมี, โรงงานอุตสาหกรรมอาหารและเครื่องดื่ม, โรงงานอุตสาหกรรมยาหรือห้องปฏิบัติการสำหรับการทดสอบชีวภาพ
  • ระบบดับเพลิงในท่อของโรงงาน เช่น อุตสาหกรรมถ่านหิน, อุตสาหกรรมเหมืองแร่, อุตสาหกรรมสารเคมี, อุตสาหกรรมผลิตกระดาษ
Step 1 ติดตั้งหัวสปริงเกอร์เข้ากับ Discharge Outlet

Step 1

ติดตั้งหัวสปริงเกอร์เข้ากับ “Discharge Outlet” โดยใช้เทปพันเกลียว หรือ Sealant ทาเกลียว

Step 2 ขัน Inlet Nipple เข้ากับจุดออกของน้ำ

Step 2

ขัน Inlet Nipple เข้ากับจุดออกของน้ำที่กำหนดไว้ เช่น Mechanical Tee เกลียวใน โดยใช้เทปพันเกลียว หรือ Sealant ทาเกลียว ใช้แรงขันจนตึงมือ หรือประมาณ 50 Nm (35 ft-Lbs.)

Step 3 ขันข้อต่อ Hexagon ของ Flexible Sprinkler Hose เข้ากับ Inlet Nipple ฝั่งเกลียวละเอียด

Step 3

ขันข้อต่อ Hexagon ของ Flexible Sprinkler Hose เข้ากับ Inlet Nipple ฝั่งเกลียวละเอียดตามทิศทางของน้ำไหลที่ระบุใน Label โดยใช้แรงขันจนตึงมือ หรือไม่เกิน 20 Nm (15 ft-ibs.) โดยตรงเกลียวละเอียดของ Hexagon จุดนี้ทั้งสองฝั่งไม่ต้องใช้เทปพันเกลียว หรือ Sealant ใดๆ และต้องไม่ขันแน่นเกินเพราะอาจทำให้ประเก็นยางฉีกขาดได้ (ประเก็นยางทำหน้าที่ Seal ได้เป็นอย่างดีแล้ว)

Step 4 ขัน Discharge Fitting เข้ากับข้อต่อ Hexagon ของ Flexible Sprinkler Hose ฝั่งปลาย

Step 4

ขัน Discharge Fitting เข้ากับข้อต่อ Hexagon ของ Flexible Sprinkler Hose ฝั่งปลาย ใช้แรงขันจนตึงมือ หรือไม่เกิน 20 Nm (15 ft-ibs.) โดยตรงเกลียวละเอียดของ Hexagon จุดนี้ทั้งสองฝั่งไม่ต้องใช้เทปพันเกลียว หรือ Sealant ใดๆ

Step 5 ติดตั้ง Bracket Set เข้ากับโครงฝ้า

Step 5

ติดตั้ง Bracket Set เข้ากับโครงฝ้า เมื่อกำหนดตำแหน่งได้แล้ว ขัน Wing Screw ทุกตัวให้แน่นโดยใช้แรงขันจนตึงมือ หรือประมาณ 4 Nm (3 ft-Lbs.)

Step 6 ใส่ Square Bar เข้ากับ Center Bracket & Side Brackets ปรับ/ขยับ กำหนดตำแหน่งของหัวสปริงเกอร์ที่ต้องการ

Step 6

ใส่ Square Bar เข้ากับ Center Bracket & Side Brackets ปรับ/ขยับ กำหนดตำแหน่งของหัวสปริงเกอร์ที่ต้องการ ขัน Wing Screw ทุกตัวให้แน่น โดยใช้แรงขันจนตึงมือ หรือประมาณ 4 Nm (3 ft-Lbs.)

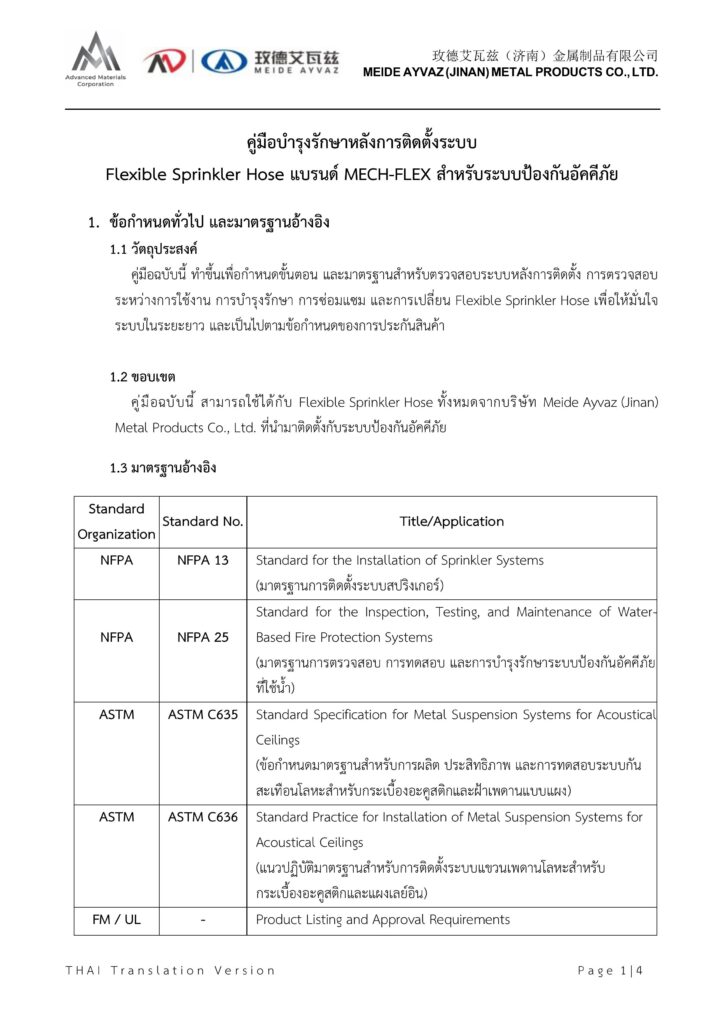

คู่มือบำรุงรักษาหลังการติดตั้งระบบ
